KYAO-080*H 8通道模拟量输出模块
产品简介

东土PLC控制器产品KYC系列设计为模组化结构,包含了控制器模块、不同类型I/O模块、电源模块、远程I/O通信模块。

8通道模拟量输出模块,支持配合远程I/O通信模块部署成远程I/O子站,支持直接与东土PLC控制器拼接成为本地扩展I/O。支持0~20mA或-10~10V输出,可直接驱动调节阀、电热丝等设备。

关键特性

高性价比应用。不同类型信号为独立模块,拼接式安装,按需使用。

灵活部署。支持配置成远程I/O,支持与PLC控制器配置成本地扩展I/O。

高可靠性。工业级设计,适应恶劣工作环境,-40~75°C宽温运行,IP30防护。

接口丰富。支持AUTBUS、串口、以太网、CAN方式与控制器连接。支持Modbus Master/Slave模式。

性能参数
KYAO-080* 8通道模拟量输出模块
I/O通道规格 通道数量 8
DAC分辨率 12-bit
单调性 单调
输出范围 0 ~20 mA(KYAO-0801);-10~10VDC(KYAO-0802)
输出精度 ±0.1%@(25℃),±0.4%@(-40~75℃)(KYAO-0801);±0.1%@(25℃),±0.2%@(-40~75℃)(KYAO-0802)
通道带载能力 MAX.750Ω@24VDC.F.S(KYAO-0801);MIN.1KΩ.F.S(KYAO-0802)
阶跃响应时间 MAX.20ms(KYAO-0801);MAX.15ms(KYAO-0802)
隔离耐压 1500VDC@1min@5mA
指示灯 电源指示灯 PWR
系统指示灯 RUN,ALM,COM
通道指示灯 CH1,CH2,…,CH8
电源 模块工作电源 专用电源模块,通过扩展连接器供电
系统侧输入电压 12V±10%
系统侧最大功耗 1.2W
现场侧输入电压 24V,+20%/-15%
现场侧最大功耗 0.5W
机械结构 机械结构 铝质外壳
防护等级 IP30
尺寸 40mm x 100mm x 90mm (W x H x D)
整机重量 500g
安装方式 导轨安装
环境 工作温度 -40~75℃
存储温度 -40~85℃
海拔 最高 2000 米
湿度 95% (无凝露,40℃)
行业标准 EMI IEC 61000-6-4/CISPR 22
EMS IEC61000-4-2(ESD),±6kV(contact),±8kV(air),level 3
IEC61000-4-3(RS),10V/m(80MHz-1GHz),Level 3
IEC61000-4-4(EFT), ±1kV,Level 3
IEC61000-4-5(Surge), ±1kV,Level 3
IEC61000-4-6(CS),10V(0.15MHz-80kHz),Level 3
IEC61000-4-8(工频磁场),30A/m,Level 3
振动 1G @ IEC-68-2-6,正弦波,5~500 Hz,1 Oct./min,1 hr/axis.
冲击 5G @ IEC-68-2-27,半正弦波,30 ms

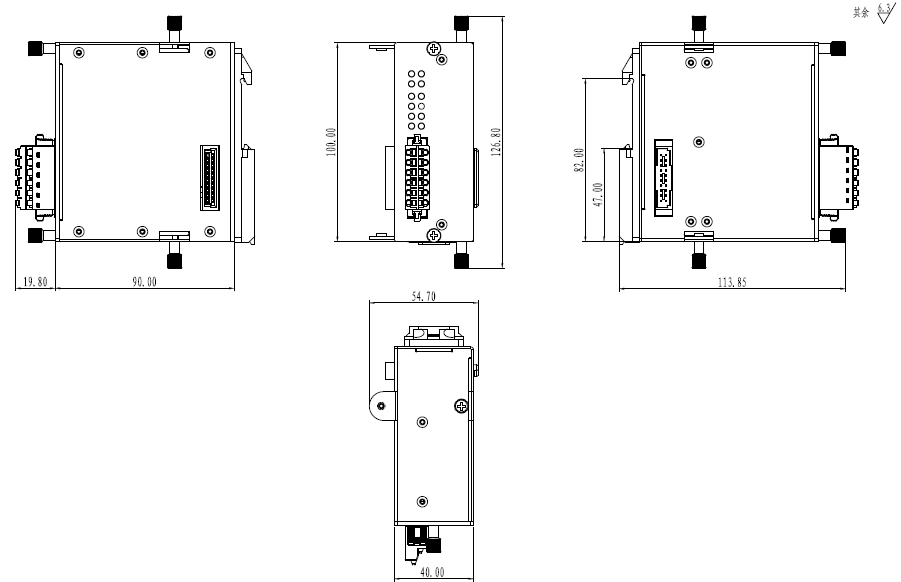

机械尺寸

订购信息

KYAO-0801H

8通道电流输出模块

KYAO-0802H 8通道电压输出模块
